Trong bối cảnh cạnh tranh toàn cầu ngày càng khốc liệt, việc tối ưu hóa quy trình sản xuất trở thành yếu tố sống còn đối với các doanh nghiệp. Hệ thống tự động hóa công nghiệp không chỉ giúp tăng năng suất và giảm chi phí vận hành mà còn cải thiện chất lượng sản phẩm, giảm thiểu sai sót và tối ưu hóa nguồn lực.
Bài viết này giúp bạn hiểu rõ hệ thống tự động hóa công nghiệp là gì, kiến trúc và thành phần cốt lõi, cách kết nối với KPI sản xuất, cũng như lộ trình triển khai và những sai lầm cần tránh khi xây dựng hệ thống cho doanh nghiệp của mình.
1. Hệ thống tự động hóa công nghiệp là gì?
1.1 Định nghĩa hệ thống tự động hóa trong nhà máy
Trong nhà máy, hệ thống tự động hóa không đơn thuần là việc làm cho một máy chạy tự động. Đây là một tổ hợp đồng bộ gồm thiết bị điều khiển, cảm biến, cơ cấu chấp hành, HMI, robot, phần mềm và mạng truyền thông, phối hợp với nhau để vận hành máy móc, theo dõi quy trình và kiểm soát chất lượng với ít can thiệp thủ công hơn.
1.2 Giá trị hệ thống tự động hóa mang lại cho sản xuất
Khi các khâu lặp lại được điều khiển tự động, nhà máy có thể tăng tốc độ chạy máy, giảm lỗi thao tác, giữ chất lượng ổn định hơn giữa các ca và giảm phụ thuộc vào tay nghề của từng công nhân. Với một hệ thống sản xuất tự động, dữ liệu vận hành như trạng thái máy, sản lượng, cảnh báo dừng máy hay thông số quá trình cũng được ghi nhận rõ ràng hơn để tổ trưởng, kỹ sư và quản lý sản xuất theo dõi và ra quyết định kịp thời.
Cần phân biệt tự động hóa với chuyển đổi số sản xuất:
- Tự động hóa tập trung vào điều khiển và ổn định vận hành máy móc
- Chuyển đổi số có phạm vi rộng hơn, bao gồm chuẩn hóa dữ liệu, kết nối nhiều hệ thống và hỗ trợ ra quyết định ở cấp doanh nghiệp.
Trên thực tế, một hệ thống tự động hóa được thiết kế tốt chính là nền tảng dữ liệu để doanh nghiệp chuyển đổi số thành công ở các bước tiếp theo.
1.3 Khi nào nên nâng cấp cục bộ, khi nào cần thiết kế tổng thể?
Nếu bài toán chỉ nằm ở một máy hoặc một công đoạn, doanh nghiệp có thể nâng cấp bộ điều khiển, cảm biến hoặc giao diện vận hành. Nhưng khi mục tiêu là mở rộng công suất, chuẩn hóa nhiều dây chuyền hoặc liên thông giữa các phân xưởng, nên thiết kế hệ thống tự động hóa công nghiệp theo kiến trúc tổng thể ngay từ đầu. Cách làm này giúp tránh chắp vá, khó bảo trì và khó mở rộng về sau.

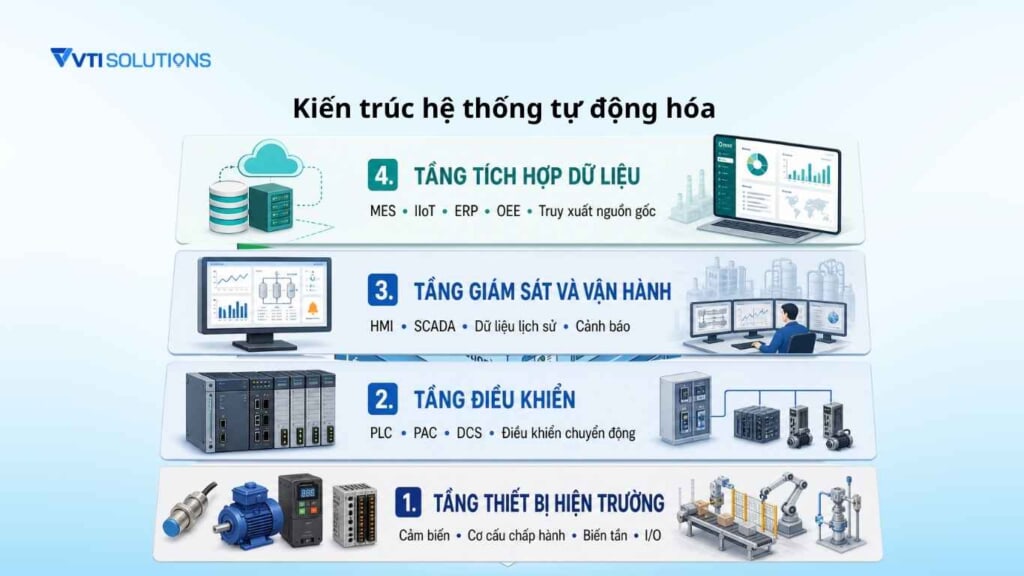

2. Kiến trúc nhiều lớp của hệ thống tự động hóa
Hệ thống tự động hóa trong nhà máy được tổ chức theo nhiều lớp, từ thiết bị trực tiếp tại hiện trường đến các hệ thống giám sát và tích hợp dữ liệu. Dữ liệu vận hành được thu thập từ máy móc và truyền lên các lớp cao hơn, trong khi lệnh điều khiển được truyền ngược xuống thiết bị.
2.1 Tầng thiết bị hiện trường
Đây là lớp gần máy móc nhất, gồm cảm biến, cơ cấu chấp hành, biến tần và các điểm I/O. Cảm biến thu thập các thông số như nhiệt độ, áp suất, tốc độ, vị trí hoặc trạng thái thiết bị; cơ cấu chấp hành thực hiện lệnh điều khiển như đóng van, chạy động cơ hoặc thay đổi tốc độ.
Khi thiết kế, cần lựa chọn thiết bị phù hợp với môi trường thực tế và bảo đảm khả năng tương thích với bộ điều khiển, tín hiệu và giao thức truyền thông của hệ thống.
2.2 Tầng điều khiển
Tầng điều khiển xử lý tín hiệu từ thiết bị hiện trường và đưa ra lệnh vận hành theo chương trình đã thiết lập. Các thiết bị phổ biến gồm PLC, PAC, bộ điều khiển chuyển động và DCS.
Với máy hoặc dây chuyền sản xuất rời rạc, PLC thường được sử dụng để xử lý logic và điều khiển theo thời gian thực. Với các quy trình liên tục hoặc có nhiều vòng điều khiển phức tạp, DCS có thể phù hợp hơn. Kiến trúc điều khiển nên được thiết kế theo hướng mô-đun để dễ mở rộng khi thêm máy hoặc công đoạn.
2.3 Tầng giám sát và vận hành
Tầng này giúp người vận hành theo dõi trạng thái thiết bị và quy trình sản xuất thông qua HMI, SCADA và hệ thống lưu trữ dữ liệu lịch sử. HMI cung cấp giao diện trực tiếp tại máy, trong khi SCADA cho phép giám sát và thu thập dữ liệu trên phạm vi dây chuyền hoặc toàn nhà máy.
Lớp giám sát không thay thế bộ điều khiển mà đóng vai trò cung cấp thông tin về trạng thái máy, cảnh báo và sự kiện, giúp kỹ thuật viên và quản lý sản xuất phát hiện bất thường và phản ứng kịp thời.
2.4 Tầng tích hợp dữ liệu
Khi dữ liệu từ máy móc và hệ thống giám sát được chuẩn hóa, nhà máy có thể kết nối với MES, IIoT hoặc ERP để khai thác ở cấp quản trị. Dữ liệu này có thể được sử dụng để theo dõi OEE, năng suất, chất lượng, thời gian dừng máy và truy xuất nguồn gốc.
Đây cũng là lớp tạo cầu nối rõ ràng giữa OT và IT, giúp doanh nghiệp số hóa theo hướng có kiểm soát, tránh tình trạng dữ liệu phân mảnh giữa các bộ phận.
3. Thành phần cốt lõi của một hệ thống tự động hóa

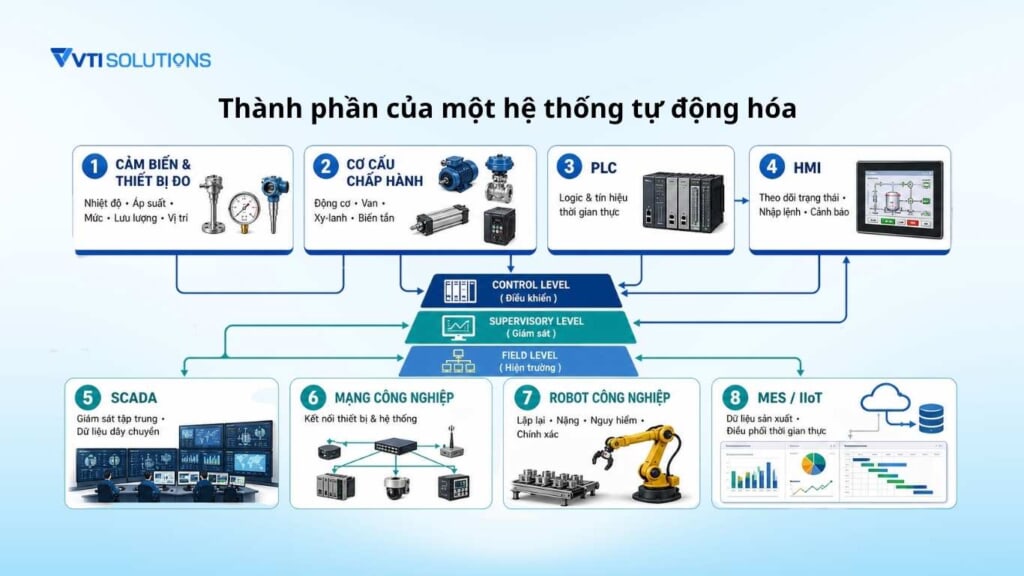

3.1 Thành phần của một hệ thống tự động hóa công nghiệp
Một hệ thống tự động hóa không chỉ gồm máy móc mà là sự kết hợp của nhiều thành phần từ thiết bị thu thập tín hiệu, điều khiển, giám sát đến kết nối dữ liệu. Xác định đầy đủ các thành phần ngay từ đầu giúp doanh nghiệp tránh đầu tư rời rạc và thuận lợi hơn khi mở rộng hệ thống.
Các thành phần chính gồm:
- Cảm biến và thiết bị đo: thu thập các thông số như nhiệt độ, áp suất, mức, lưu lượng, vị trí và trạng thái máy.
- Cơ cấu chấp hành: gồm động cơ, van, xy-lanh, biến tần và các thiết bị thực hiện lệnh điều khiển.
- PLC: xử lý logic và tín hiệu theo thời gian thực, sau đó đưa ra lệnh điều khiển.
- HMI: cung cấp giao diện để người vận hành theo dõi trạng thái, nhập lệnh và xử lý cảnh báo tại máy.
- SCADA: giám sát tập trung, thu thập dữ liệu và theo dõi trạng thái của dây chuyền hoặc nhà máy.
- Mạng công nghiệp: kết nối thiết bị hiện trường với PLC, HMI, SCADA và các hệ thống ở tầng cao hơn.
- Robot công nghiệp: thực hiện các công việc lặp lại, nặng, nguy hiểm hoặc yêu cầu độ chính xác cao.
- MES hoặc nền tảng IIoT: kết nối và khai thác dữ liệu sản xuất, hỗ trợ điều phối và theo dõi hoạt động theo thời gian thực.
3.2 Những điểm cần kiểm tra trước khi đầu tư
Các thành phần trên cần được lựa chọn như một hệ thống thống nhất thay vì mua riêng lẻ. Doanh nghiệp nên kiểm tra khả năng tương thích giữa thiết bị, bộ điều khiển và giao thức truyền thông; đồng thời xem xét khả năng mở rộng I/O, nguồn điện, linh kiện thay thế và khả năng kết nối dữ liệu lên MES hoặc các hệ thống quản trị.
Với nhà máy quy mô nhỏ, nên ưu tiên cấu hình đơn giản, dễ vận hành và bảo trì. Với nhà máy có nhiều dây chuyền, cần chú trọng chuẩn hóa thiết bị, giao thức truyền thông và kiến trúc dữ liệu ngay từ đầu để thuận lợi khi mở rộng.
Một hệ thống tự động hóa hiệu quả không nhất thiết phải sử dụng nhiều thiết bị nhất, mà cần bảo đảm đúng thành phần, đúng nhu cầu vận hành và có khả năng mở rộng theo định hướng sản xuất.
4. Tiêu chí kiến trúc hệ thống tự động hóa theo nhu cầu vận hành
Khi chọn hệ thống tự động hóa, doanh nghiệp không nên áp dụng một mô hình cho mọi nhà máy. Kiến trúc phù hợp cần bám vào số công đoạn, kiểu sản xuất, yêu cầu thời gian thực, số lượng PLC, cảm biến, HMI và nhu cầu dữ liệu, để đầu tư đúng ngay từ đầu và tránh phải làm lại sớm.
4.1 Bộ tiêu chí ra quyết định
- Quy trình càng phức tạp, kiến trúc càng cần tách rõ lớp điều khiển, giám sát và lưu trữ dữ liệu.
- Sản xuất càng liên tục, yêu cầu dự phòng, ổn định mạng và xử lý sự cố càng cao.
- Nếu cần phản ứng thời gian thực, phần điều khiển tại máy phải được ưu tiên hơn tầng trên.
- Thiết bị và số line càng nhiều, tiêu chuẩn đặt tên, truyền thông và phân quyền càng phải thống nhất.
- Nếu cần truy xuất lỗi, năng suất hoặc chất lượng, dữ liệu phải được gom và liên kết với MES hoặc ERP.
- Năng lực đội ngũ bảo trì nội bộ quyết định mức độ phức tạp mà nhà máy có thể vận hành lâu dài

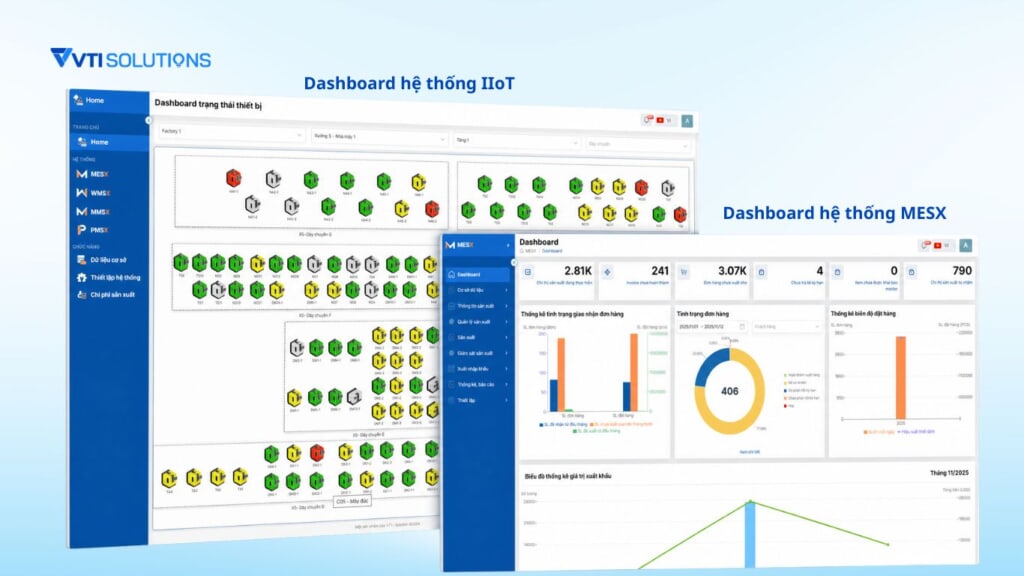

Đối với doanh nghiệp cần quản lý sâu hơn hoạt động sản xuất, hệ thống điều hành sản xuất MESX của VTI Solutions có khả năng hỗ trợ quản lý kế hoạch và thực thi sản xuất, theo dõi tiến độ, chất lượng, truy xuất dữ liệu và hiệu suất theo thời gian thực, giúp doanh nghiệp chuyển dữ liệu từ các hệ thống tự động hóa thành thông tin phục vụ điều hành.
Nhận demo hệ thống điều hành sản xuất MESX miễn phí
4.2 So sánh kiến trúc theo quy mô nhà máy
| Quy mô nhà máy | Đặc điểm vận hành | Kiến trúc phù hợp | Ưu tiên đầu tư |
| Nhà máy nhỏ | Ít công đoạn, ít thiết bị, nhu cầu dữ liệu cơ bản | Kiến trúc đơn giản, PLC + HMI tại chỗ | Ổn định vận hành, dễ bảo trì |
| Nhà máy vừa | Nhiều line, cần chuẩn hóa dữ liệu để so sánh giữa các line | SCADA tập trung, chuẩn hóa giao thức truyền thông | Khả năng mở rộng, đồng bộ dữ liệu |
| Nhà máy lớn | Nhiều phân xưởng, yêu cầu phản ứng ổn định thời gian thực | Kiến trúc phân tầng rõ, tích hợp MES/ERP | Phân quyền, dự phòng, quản trị dữ liệu tập trung |
4.3 Dấu hiệu kiến trúc hiện tại không còn phù hợp
- Dữ liệu sản xuất nằm rời rạc ở nhiều máy, không ghép được với dữ liệu chất lượng và kế hoạch.
- Mỗi lần thêm line mới phải sửa nhiều phần, dừng máy lâu hoặc phụ thuộc vào một nhà cung cấp.
- Sự cố kéo dài vì chỉ một vài cá nhân hiểu rõ hệ thống.
- Ban quản lý không nhìn được tình trạng sản xuất theo thời gian thực để ra quyết định kịp thời.
Khi xuất hiện các dấu hiệu này, doanh nghiệp nên đánh giá lại để quyết định nâng cấp cục bộ hay thiết kế lại kiến trúc ở phạm vi rộng hơn.
5. Rủi ro bảo mật đối với hệ thống tự động hóa
5.1 Rủi ro bảo mật đặc thù trong tầng vận hành
Trong hệ thống tự động hóa nhà máy, sự cố an ninh có thể làm lộ dữ liệu, dừng dây chuyền, sai lệch tham số vận hành hoặc hỏng thiết bị. Điểm yếu thường nằm ở PLC, SCADA, HMI, thiết bị IIoT, cổng USB, máy tính kỹ thuật và các kết nối bảo trì từ xa. Khi bị khai thác, kẻ tấn công có thể thay đổi logic điều khiển, gây gián đoạn mạng công nghiệp hoặc đưa mã độc từ mạng văn phòng sang khu vực sản xuất.
Rủi ro tăng mạnh khi tầng IT và OT không được phân tách rõ ràng. Một máy tính văn phòng bị nhiễm mã độc tống tiền hoàn toàn có thể trở thành đường vào SCADA nếu nhà máy mở kết nối trực tiếp hoặc dùng chung quyền truy cập giữa hai môi trường.
Tham khảo giải pháp IoT công nghiệp tại đây
5.2 Nguyên tắc thiết kế bảo mật ngay từ kiến trúc
Trong hệ thống tự động hóa nhà máy, sự cố an ninh có thể gây gián đoạn sản xuất, làm sai lệch dữ liệu vận hành hoặc ảnh hưởng đến thiết bị. Các điểm kết nối như PLC, HMI, SCADA, thiết bị IIoT và truy cập từ xa thường là mục tiêu tấn công nếu không được kiểm soát chặt chẽ.
Rủi ro đặc biệt gia tăng khi mạng IT và OT được kết nối trực tiếp hoặc sử dụng chung quyền truy cập, tạo điều kiện cho mã độc hoặc truy cập trái phép lan từ môi trường văn phòng sang hệ thống sản xuất.
5.2 Nguyên tắc bảo mật khi thiết kế hệ thống
Bảo mật OT nên được xem xét ngay từ giai đoạn thiết kế hệ thống. Ba nguyên tắc quan trọng gồm:
- Phân vùng mạng: tách biệt mạng điều khiển, mạng giám sát và mạng văn phòng để hạn chế phạm vi ảnh hưởng khi xảy ra sự cố.
- Kiểm soát truy cập: áp dụng xác thực, phân quyền và ghi nhận lịch sử truy cập đối với các kết nối từ xa.
- Sao lưu và quản lý thay đổi: sao lưu định kỳ cấu hình PLC, HMI và các thiết bị quan trọng để rút ngắn thời gian khôi phục khi xảy ra lỗi hoặc sự cố an ninh.
Thay vì là nhiệm vụ riêng của bộ phận IT, bảo mật OT cần được triển khai đồng bộ giữa đội vận hành, bảo trì và công nghệ thông tin nhằm bảo đảm tính liên tục của hoạt động sản xuất.

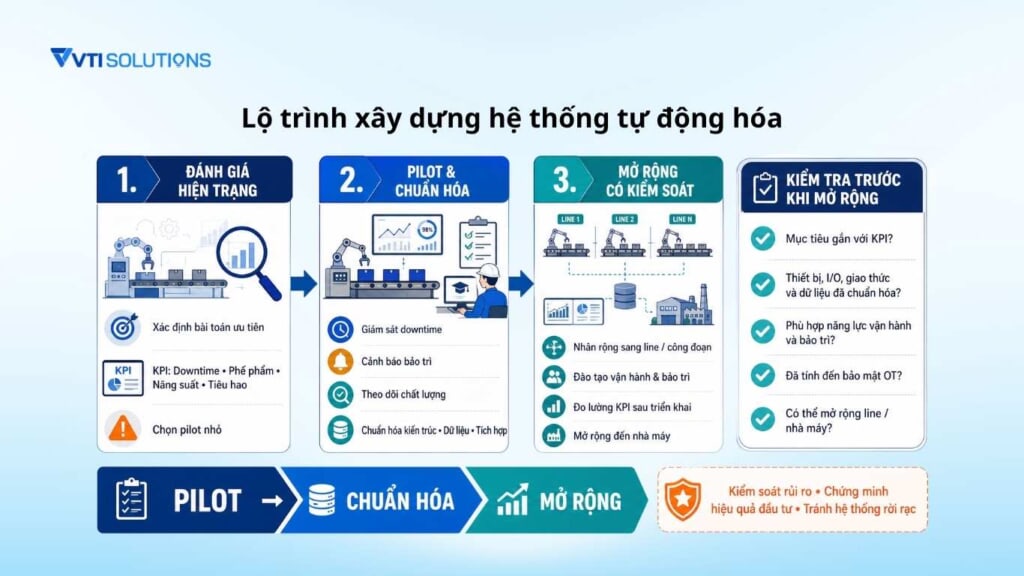

6. Lộ trình xây dựng hệ thống tự động hóa cho doanh nghiệp sản xuất
Doanh nghiệp nên triển khai hệ thống tự động hóa theo từng bước, bắt đầu từ bài toán vận hành thay vì lựa chọn công nghệ trước.
6.1 Đánh giá hiện trạng và xác định bài toán ưu tiên
Trước tiên, cần đánh giá quy trình, điểm nghẽn và các KPI cần cải thiện như downtime, phế phẩm, năng suất hoặc tiêu hao. Đồng thời, kiểm tra khả năng kết nối của thiết bị, mức độ sẵn sàng của dữ liệu và năng lực đội ngũ vận hành.
Các bài toán nên được ưu tiên theo tác động đến KPI, tính khả thi, độ phức tạp tích hợp và thời gian hoàn vốn. Doanh nghiệp có thể bắt đầu từ một pilot nhỏ như giám sát downtime, cảnh báo bảo trì hoặc theo dõi chất lượng, sau đó đánh giá hiệu quả trước khi mở rộng.
6.2 Chuẩn hóa và mở rộng hệ thống
Khi pilot đạt kết quả, cần chuẩn hóa kiến trúc, dữ liệu và phương thức tích hợp để có thể nhân rộng sang các dây chuyền hoặc công đoạn khác mà không phải xây dựng lại từ đầu. Song song đó, cần đào tạo người vận hành, phân rõ trách nhiệm xử lý sự cố và duy trì việc đo lường KPI sau triển khai.
6.3 Những điểm cần kiểm tra trước khi mở rộng
Trước khi phê duyệt hoặc mở rộng dự án, doanh nghiệp nên kiểm tra:
- Mục tiêu đầu tư đã gắn với KPI cụ thể chưa?
- Thiết bị, I/O, giao thức và dữ liệu đã được chuẩn hóa chưa?
- Hệ thống có phù hợp với năng lực vận hành và bảo trì nội bộ không?
- Bảo mật OT đã được tính đến trong kiến trúc chưa?
- Kiến trúc có thể mở rộng thêm line, công đoạn hoặc nhà máy không?
Triển khai theo hướng pilot → chuẩn hóa → mở rộng giúp doanh nghiệp kiểm soát rủi ro, chứng minh hiệu quả đầu tư và tránh xây dựng một hệ thống tự động hóa rời rạc, khó vận hành về lâu dài.
7. Câu hỏi thường gặp về hệ thống tự động hóa công nghiệp
Hệ thống tự động hóa khác gì so với chuyển đổi số sản xuất? Hệ thống tự động hóa tập trung vào điều khiển và ổn định vận hành máy móc ở cấp hiện trường. Chuyển đổi số có phạm vi rộng hơn, bao gồm chuẩn hóa dữ liệu, kết nối nhiều hệ thống và hỗ trợ ra quyết định ở cấp doanh nghiệp. Một hệ thống tự động hóa tốt là nền tảng dữ liệu cho chuyển đổi số.
Doanh nghiệp vừa và nhỏ có cần đầu tư hệ thống tự động hóa toàn diện ngay từ đầu không? Không nhất thiết. Doanh nghiệp có thể bắt đầu từ một pilot nhỏ ở công đoạn có tác động cao nhất đến KPI, sau đó mở rộng dần theo kiến trúc dữ liệu đã chuẩn hóa, thay vì đầu tư toàn diện ngay từ đầu.
Chi phí đầu tư hệ thống tự động hóa gồm những gì? Ngoài chi phí thiết bị (cảm biến, PLC, HMI, SCADA), doanh nghiệp cần tính thêm chi phí tích hợp hệ thống, hạ tầng mạng công nghiệp, phần mềm MES/dashboard, đào tạo vận hành và bảo trì dài hạn.
