IoT Gateway là gì? Vai trò, cấu trúc, chức năng chính và ứng dụng thực tế trong sản xuất

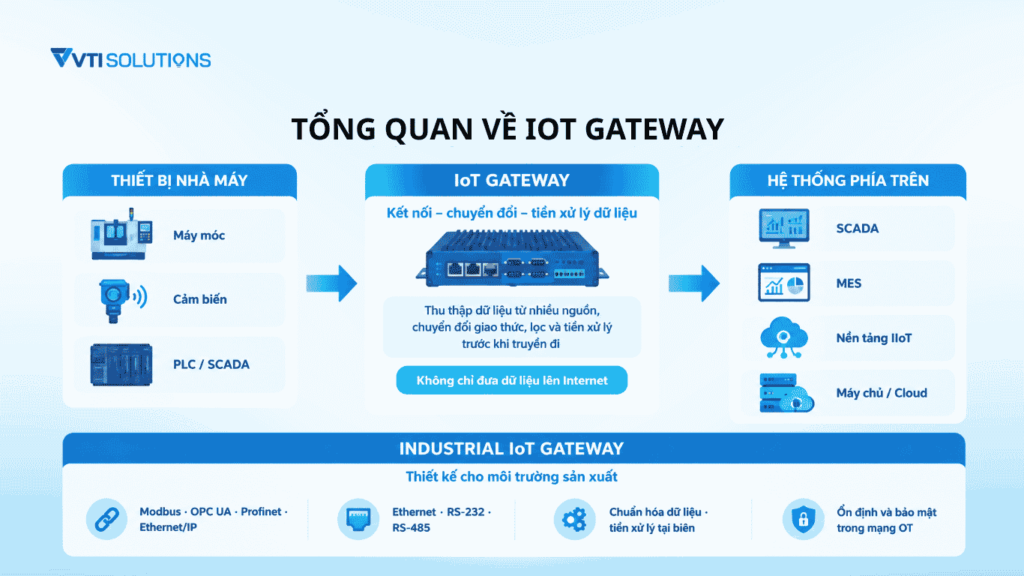

1. Tổng quan về IoT Gateway

1.1 IoT Gateway là gì?

IoT Gateway là thiết bị hoặc phần mềm trung gian dùng để kết nối các thiết bị, máy móc, cảm biến với các hệ thống quản lý.

Trong môi trường công nghiệp, IoT Gateway thường nằm giữa tầng thiết bị và điều khiển (OT) với các hệ thống giám sát, điều hành và phân tích dữ liệu.

Tùy vào kiến trúc của nhà máy, IoT Gateway có thể kết nối trực tiếp với thiết bị hoặc nhận dữ liệu từ PLC, SCADA và các hệ thống khác. Vì vậy, IoT Gateway không phải là một thành phần thay thế PLC, SCADA hay MES mà đảm nhiệm vai trò kết nối và trung gian dữ liệu giữa các lớp.

1.2. IoT Gateway công nghiệp là gì?

IoT Gateway công nghiệp (Industrial IoT Gateway) được thiết kế cho môi trường sản xuất, nơi có nhiều máy móc, PLC và giao thức truyền thông khác nhau.

So với IoT Gateway thông thường, IoT Gateway công nghiệp thường cần đáp ứng các yêu cầu như:

• Kết nối nhiều giao thức công nghiệp như Modbus, OPC UA, Profinet hoặc Ethernet/IP.
• Kết nối thiết bị qua Ethernet, RS-232, RS-485 hoặc các giao diện công nghiệp khác.
• Thu thập và chuẩn hóa dữ liệu từ nhiều nguồn.
• Tiền xử lý dữ liệu tại biên khi cần.
• Hoạt động ổn định trong môi trường nhà máy.
• Có cơ chế bảo mật và quản lý truy cập phù hợp với mạng OT.

1.3 Vai trò của IoT Gateway trong công cuộc số hóa nhà máy

IoT Gateway trong hệ thống IIoT có vai trò quan trọng, được thể hiện qua ba trụ cột chính:

– Giải quyết sự đa dạng về giao thức: Thế giới IoT tồn tại vô số giao thức truyền thông khác nhau, từ các giao thức công nghiệp lâu đời như Modbus, PROFIBUS đến các giao thức không dây phổ biến như Zigbee, LoRaWAN, Bluetooth. IoT Gateway có khả năng “hiểu” được tất cả các ngôn ngữ này, chuyển đổi chúng sang các giao thức Internet tiêu chuẩn như MQTT, HTTPS hay CoAP để giao tiếp với đám mây.

– Nền tảng cho Điện toán Biên (Edge Computing): IoT Gateway có thể thực hiện các tác vụ như lọc dữ liệu, tổng hợp, chuẩn hóa hoặc phát hiện điều kiện bất thường trước khi truyền đi. Đây là điểm IoT Gateway có thể kết hợp với Edge Computing. .

– Tăng cường bảo mật và độ tin cậy: IoT Gateway đóng vai trò như một “tường lửa” đầu tiên, ngăn chặn các cuộc tấn công mạng, thực hiện mã hóa dữ liệu, xác thực thiết bị và có cơ chế lưu trữ dữ liệu tạm thời để đảm bảo không mất thông tin khi kết nối mạng bị gián đoạn.

1.4 Phân biệt IoT Gateway với router thông thường

Nhiều người dễ nhầm lẫn giữa IoT Gateway và router mạng. Nhìn chung, một router thông thường chỉ có nhiệm vụ định tuyến các gói dữ liệu IP từ mạng này sang mạng khác (ví dụ: từ mạng nội bộ ra Internet). Trong khi đó, IoT Gateway làm được nhiều hơn thế:

• Router: Chỉ truyền tải gói tin (như một nhân viên chuyển phát thư).
• IoT Gateway: Vừa truyền tải, vừa “dịch thuật” giao thức, lọc và xử lý dữ liệu, đồng thời “bảo vệ” hệ thống.

Tặng bạn: Ebook IIoT: Nền tảng cho nhà máy thông minh

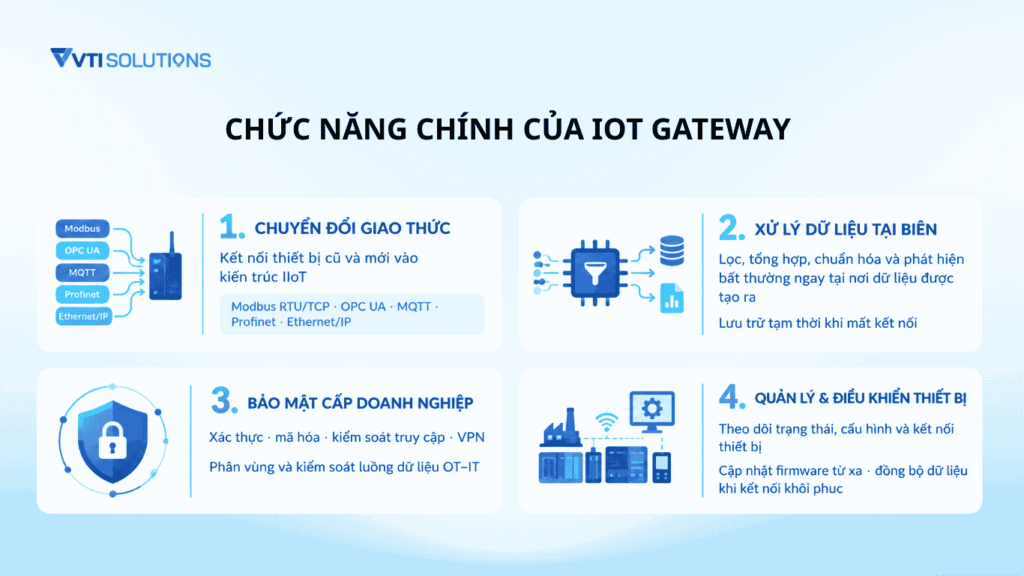

2. Chức năng chính của IoT Gateway

2.1 Chuyển đổi giao thức (Protocol Translation)

Đây là chức năng nguyên thủy và quan trọng nhất. IoT Gateway đóng vai trò là cầu nối giữa các thế giới giao thức khác biệt. Ví dụ, một thiết bị có thể cung cấp dữ liệu thông qua Modbus RTU trên RS-485, trong khi hệ thống phía trên sử dụng MQTT để trao đổi dữ liệu. Nó có thể đọc dữ liệu từ thiết bị, chuyển đổi và đóng gói dữ liệu theo định dạng phù hợp trước khi gửi đến hệ thống nhận.

Nhờ vậy, các hệ thống cũ (legacy system) vẫn có thể tích hợp vào hệ sinh thái IoT hiện đại mà không cần thay thế toàn bộ.

Một Gateway có thể hỗ trợ nhiều giao thức tùy theo thiết kế, chẳng hạn như:

• Modbus RTU/TCP: Modbus RTU thường xuất hiện trên kết nối RS-485, trong khi Modbus TCP sử dụng mạng Ethernet. Đây là giao thức phổ biến trên nhiều thiết bị công nghiệp, đặc biệt trong các hệ thống đã được triển khai từ trước.
• OPC UA (Open Platform Communications Unified Architecture): Đây là một tiêu chuẩn phổ biến cho trao đổi dữ liệu công nghiệp, hỗ trợ khả năng kết nối giữa các thiết bị và hệ thống khác nhau. IoT Gateway có thể sử dụng OPC UA để đưa dữ liệu từ tầng OT đến các hệ thống phía trên theo cấu trúc phù hợp.
• MQTT(Message Queuing Telemetry Transport): Đây là giao thức khá nhẹ, thường được sử dụng trong các hệ thống IoT để truyền dữ liệu theo mô hình xuất bản/đăng ký.
• Profinet, Ethernet/IP, TCP/IP hoặc các giao thức kết nối khác: Tùy thiết bị và ngành sản xuất, IoT Gateway có thể cần hỗ trợ Profinet, Ethernet/IP hoặc các giao thức chuyên dụng khác.

Không có một bộ giao thức cố định phù hợp với mọi nhà máy. Doanh nghiệp cần bắt đầu từ danh sách thiết bị, PLC và hệ thống hiện hữu, sau đó xác định yêu cầu kết nối trước khi lựa chọn IoT Gateway.

2.2 Xử lý dữ liệu tại biên (Edge Computing)

IoT Gateway hiện đại có thể thực hiện một số tác vụ xử lý ngay tại nơi dữ liệu được tạo ra.

Các tác vụ phổ biến gồm:

• Lọc dữ liệu: loại bỏ dữ liệu không cần thiết hoặc không hợp lệ.
• Tổng hợp dữ liệu: tính toán giá trị trung bình, lớn nhất, nhỏ nhất hoặc tổng hợp theo khoảng thời gian.
• Chuẩn hóa dữ liệu: đưa dữ liệu từ nhiều nguồn về cấu trúc thống nhất.
• Phát hiện điều kiện bất thường: xác định dữ liệu vượt ngưỡng hoặc không theo quy luật thông thường.
• Lưu trữ tạm thời: giữ dữ liệu trong trường hợp kết nối với hệ thống phía trên bị gián đoạn.

Việc xử lý tại biên giúp giảm lượng dữ liệu phải truyền qua mạng và có thể giảm độ trễ đối với những ứng dụng cần phản hồi nhanh.

Tuy nhiên, không nên mặc định rằng mọi IoT Gateway đều có khả năng chạy AI hoặc tự động đưa ra quyết định điều khiển. Khả năng này phụ thuộc vào phần cứng, phần mềm và kiến trúc của từng giải pháp.

2.3 Bảo mật cấp doanh nghiệp

Khi kết nối tầng OT với IT, bảo mật phải được xem xét ngay từ thiết kế kiến trúc.

Tùy giải pháp, IoT Gateway có thể hỗ trợ các cơ chế như:

• Xác thực thiết bị và người dùng.
• Mã hóa dữ liệu khi truyền.
• Kiểm soát quyền truy cập.
• VPN hoặc các cơ chế kết nối an toàn.
• Phân vùng và kiểm soát luồng dữ liệu giữa các mạng.

Tuy nhiên, không nên xem IoT Gateway là toàn bộ lớp bảo mật của nhà máy. An ninh mạng công nghiệp cần được triển khai theo mô hình nhiều lớp, bao gồm phân vùng mạng, firewall, quản lý tài khoản, giám sát, cập nhật hệ thống và các chính sách bảo mật OT.

2.4 Quản lý và điều khiển thiết bị (Device Management)

Với hệ thống có số lượng thiết bị lớn, việc quản lý thủ công từng thiết bị sẽ nhanh chóng trở nên phức tạp.

Một số IoT Gateway hỗ trợ các chức năng quản lý như:

• Theo dõi trạng thái thiết bị.
• Quản lý cấu hình.
• Giám sát kết nối.
• Cập nhật phần mềm hoặc firmware từ xa.
• Lưu trữ đệm dữ liệu khi mất kết nối.
• Đồng bộ dữ liệu khi kết nối được khôi phục.

Những chức năng này đặc biệt hữu ích khi nhà máy triển khai nhiều IoT Gateway tại các dây chuyền hoặc khu vực sản xuất khác nhau.

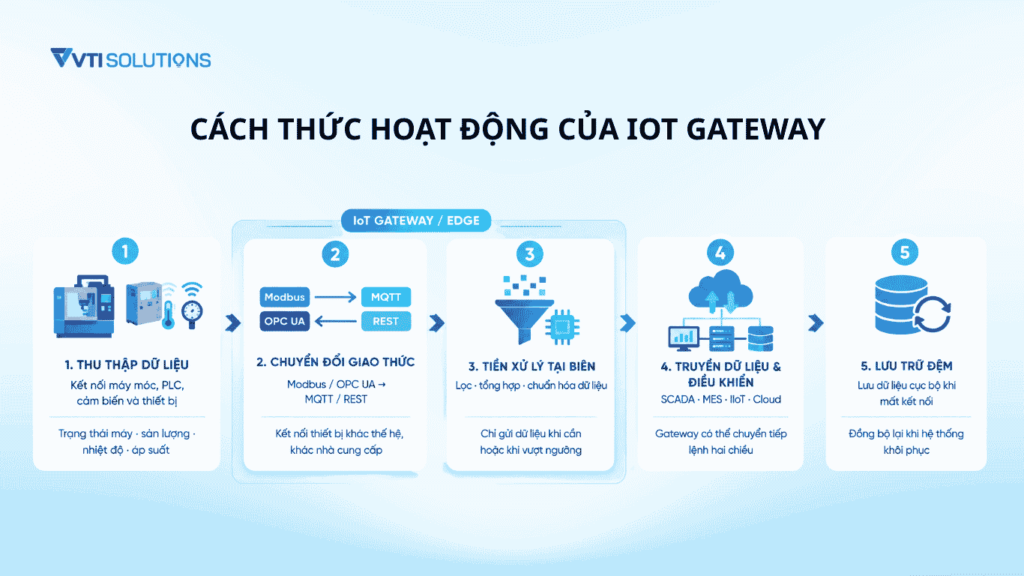

3. Cách thức hoạt động của IoT Gateway

Về cơ bản, quy trình hoạt động của IoT Gateway có thể được mô tả qua 5 bước như sau:

3.1 Thu thập dữ liệu

IoT Gateway kết nối với máy móc, PLC, cảm biến hoặc các thiết bị khác thông qua các giao diện và giao thức được hỗ trợ.

Nguồn dữ liệu có thể bao gồm trạng thái máy, sản lượng, nhiệt độ, áp suất, tốc độ, cảnh báo hoặc các thông số vận hành khác.

Tùy kiến trúc, dữ liệu có thể được lấy trực tiếp từ thiết bị hoặc thông qua PLC/SCADA.

3.2 Chuyển đổi giao thức

Sau khi thu thập, IoT Gateway chuyển dữ liệu từ giao thức của nguồn phát sang giao thức mà hệ thống đích có thể tiếp nhận.

Ví dụ:

Máy/PLC → Modbus/OPC UA → IoT Gateway → MQTT/REST → hệ thống phía trên

Bước này đặc biệt quan trọng trong các nhà máy có nhiều thiết bị khác thế hệ hoặc khác nhà cung cấp.

3.3 Tiền xử lý và phân tích tại biên

IoT Gateway có thể lọc, tổng hợp hoặc chuẩn hóa dữ liệu trước khi truyền đi.

Ví dụ, thay vì gửi liên tục toàn bộ dữ liệu cảm biến lên máy chủ, nó có thể chỉ gửi dữ liệu khi giá trị thay đổi vượt ngưỡng hoặc gửi dữ liệu đã được tổng hợp theo chu kỳ.

Với các IoT Gateway có khả năng xử lý cao hơn, dữ liệu tại biên có thể được sử dụng cho các tác vụ phân tích hoặc phát hiện bất thường.

3.4 Truyền dữ liệu và điều khiển

Dữ liệu sau khi xử lý được truyền đến hệ thống phía trên như SCADA, MES, nền tảng IIoT hoặc Cloud.

Ở một số kiến trúc hai chiều, IoT Gateway cũng có thể nhận dữ liệu hoặc lệnh từ hệ thống phía trên và chuyển tiếp đến thiết bị phía dưới.

Tuy nhiên, với các chức năng điều khiển máy có yêu cầu thời gian thực nghiêm ngặt, PLC/DCS vẫn là lớp điều khiển chính. Không nên sử dụng để thay thế các chức năng điều khiển thời gian thực vốn thuộc hệ thống tự động hóa.

Tìm hiểu thêm về giải pháp IIoT trong nhà máy

3.5 Lưu trữ đệm

Khi đường truyền hoặc hệ thống phía trên tạm thời không khả dụng, IoT Gateway có thể lưu dữ liệu cục bộ và đồng bộ lại khi kết nối được khôi phục.

Cơ chế này giúp hạn chế mất dữ liệu trong các hệ thống giám sát và thu thập dữ liệu sản xuất.

4. Lợi ích khi sử dụng IoT Gateway trong nhà máy

4.1. Nâng cao khả năng giám sát chất lượng

IoT Gateway không trực tiếp thay thế hệ thống quản lý chất lượng (QMS-Quality Management System), nhưng có thể giúp đưa dữ liệu quá trình từ máy móc vào hệ thống quản lý chất lượng. Ví dụ, các thông số như nhiệt độ, áp suất, tốc độ hoặc trạng thái thiết bị có thể được thu thập tự động thay vì nhập thủ công.

Khi dữ liệu quá trình được kết nối với hệ thống QMS, doanh nghiệp có cơ sở tốt hơn để theo dõi mối quan hệ giữa điều kiện sản xuất và chất lượng sản phẩm, phát hiện bất thường và hỗ trợ truy xuất nguyên nhân.

4.2. Tối ưu hóa chi phí vận hành

IoT Gateway giúp đưa dữ liệu thiết bị vào các hệ thống phân tích và quản lý tập trung. Khi dữ liệu vận hành được thu thập liên tục và kịp thời, nhà máy có thể phát hiện sớm các dấu hiệu bất thường, giảm thời gian dừng máy ngoài kế hoạch và hạn chế các chi phí phát sinh do sự cố thiết bị. Đối với bảo trì, dữ liệu về nhiệt độ, độ rung, dòng điện hoặc trạng thái thiết bị có thể trở thành đầu vào cho các bài toán giám sát tình trạng và bảo trì dự đoán.

Tuy nhiên, IoT Gateway không tự tạo ra mô hình bảo trì dự đoán mà chủ yếu đảm nhiệm việc kết nối và cung cấp dữ liệu; việc phân tích chuyên sâu có thể được thực hiện bởi hệ thống MMS/CMMS, nền tảng phân tích hoặc mô hình AI.

4.3. Cải thiện khả năng theo dõi hiệu suất sản xuất

IoT Gateway có thể cung cấp dữ liệu trạng thái máy, thời gian chạy, thời gian dừng và sản lượng cho các hệ thống quản lý sản xuất. Đây là nguồn dữ liệu quan trọng để tính toán và phân tích OEE (Overall Equipment Effectiveness).

Ba thành phần của OEE gồm:

• Availability: thiết bị có hoạt động theo thời gian kế hoạch hay không.
• Performance: thiết bị có vận hành ở tốc độ kỳ vọng hay không.
• Quality: sản lượng đạt yêu cầu chiếm bao nhiêu phần tổng sản lượng.

Tuy nhiên, cần phân biệt rõ: IoT Gateway cung cấp và chuẩn hóa dữ liệu; hệ thống MES hoặc nền tảng phân tích mới là nơi quản lý dữ liệu sản xuất và thực hiện các bài toán OEE theo kiến trúc cụ thể.

4.4. Tăng tính linh hoạt và khả năng tương thích

Một trong những giá trị lớn nhất của IoT Gateway là khả năng “tương lai hóa” hạ tầng nhà máy. Nó hoạt động như một “cổng kết nối vạn năng”, cho phép tích hợp liền mạch cả các thiết bị công nghiệp đời cũ (sử dụng giao thức như Modbus, PROFIBUS) lẫn các thiết bị hiện đại (sử dụng OPC UA, MQTT) vào một nền tảng quản lý thống nhất.

Điều này xóa bỏ rào cản công nghệ, cho phép nhà máy linh hoạt triển khai các giải pháp mới mà không cần thay thế toàn bộ hệ thống máy móc hiện có, từ đó bảo vệ các khoản đầu tư ban đầu và rút ngắn thời gian triển khai.

4.5. Củng cố hàng rào bảo mật mạnh mẽ

IoT Gateway có thể hỗ trợ kiểm soát luồng dữ liệu giữa thiết bị và hệ thống phía trên, đồng thời cung cấp các cơ chế như xác thực, mã hóa, VPN hoặc lưu trữ đệm tùy giải pháp.

Bên cạnh đó, khả năng lưu trữ và truyền lại dữ liệu khi mất kết nối giúp hệ thống có khả năng phục hồi tốt hơn trước những gián đoạn mạng tạm thời.

Dù vậy, bảo mật nhà máy vẫn cần được triển khai ở cấp độ tổng thể. IoT Gateway là một thành phần trong kiến trúc bảo mật OT/IT, không phải giải pháp bảo mật duy nhất.

4.6. Cải thiện an toàn lao động một cách chủ động

IoT Gateway biến an toàn lao động từ thụ động sang chủ động. Bằng cách kết nối với mạng lưới các cảm biến an toàn thông minh (phát hiện khí gas dễ cháy, nhiệt độ bất thường, khói, hoặc thậm chí theo dõi trạng thái của công nhân), IoT Gateway không chỉ đưa ra cảnh báo mà còn có thể tự động kích hoạt các hành động phòng ngừa.

Ví dụ, khi phát hiện nồng độ khí methane vượt ngưỡng, nó có thể ngay lập tức gửi lệnh ngắt toàn bộ hệ thống điện trong khu vực, kích hoạt thông gió và gửi thông báo khẩn cấp đến đội ứng phó sự cố, từ đó ngăn chặn tai nạn trước khi nó xảy ra.

5. Tiêu chí lựa chọn IoT Gateway cho nhà máy

Không nên lựa chọn IoT Gateway chỉ dựa trên số lượng cổng kết nối hoặc cấu hình phần cứng. Doanh nghiệp nên đánh giá ít nhất các yếu tố sau:

• Thiết bị cần kết nối: PLC, máy CNC, cảm biến, SCADA và các thiết bị hiện hữu.
• Giao thức: Modbus, OPC UA, MQTT, Profinet, Ethernet/IP và các giao thức liên quan.
• Khả năng xử lý: nhu cầu lọc, tổng hợp và xử lý dữ liệu tại biên.
• Khả năng mở rộng: số lượng thiết bị và dữ liệu trong tương lai.
• Khả năng tích hợp: kết nối với SCADA, MES, IIoT, Cloud hoặc cơ sở dữ liệu.
• Bảo mật: xác thực, mã hóa, phân quyền và khả năng tích hợp với kiến trúc bảo mật OT.
• Độ ổn định: khả năng vận hành liên tục trong môi trường sản xuất.
• Lưu trữ dữ liệu: khả năng lưu đệm và đồng bộ lại khi mất kết nối.

Quan trọng nhất, việc lựa chọn IoT Gateway nên bắt đầu từ bài toán kết nối thực tế của nhà máy, thay vì bắt đầu từ một mẫu thiết bị cụ thể.

6. Ứng dụng thực tiễn của IoT Gateway

Một tình huống phổ biến thường gặp là nhà máy có nhiều máy CNC, PLC hoặc thiết bị đo từ nhiều thế hệ khác nhau. Một số thiết bị mới đã hỗ trợ các giao thức hiện đại, trong khi thiết bị cũ chỉ cung cấp dữ liệu thông qua Modbus RTU, RS-485 hoặc các giao thức riêng.

Nếu kết nối trực tiếp từng thiết bị với hệ thống quản lý, kiến trúc sẽ nhanh chóng trở nên phức tạp và khó mở rộng.

Trong trường hợp này, doanh nghiệp có thể triển khai IoT Gateway tại từng khu vực hoặc dây chuyền sản xuất. IoT Gateway sẽ thu thập dữ liệu từ máy móc, chuyển đổi và chuẩn hóa dữ liệu, sau đó truyền lên nền tảng IIoT, SCADA hoặc hệ thống MES.

Tìm hiểu thêm về hệ thống điều hành sản xuất MES

Với kiến trúc này, dữ liệu trạng thái máy, sản lượng, cảnh báo hoặc các thông số quá trình có thể được đưa vào hệ thống quản lý tập trung. Khi dữ liệu đã được kết nối, doanh nghiệp có thể tiếp tục xây dựng các bài toán cao hơn như:

• Giám sát thiết bị theo thời gian thực.
• Phân tích OEE và tổn thất sản xuất.
• Theo dõi chất lượng theo dữ liệu quá trình.
• Giám sát tình trạng thiết bị.
• Phân tích tiêu thụ năng lượng.
• Phát hiện bất thường bằng AI/Edge AI.
• Kết nối dữ liệu sản xuất với MES, QMS, MMS hoặc các hệ thống doanh nghiệp.

7. Câu hỏi thường gặp về IoT Gateway

IoT Gateway là gì?

IoT Gateway là thiết bị hoặc phần mềm trung gian kết nối máy móc, cảm biến và thiết bị với các hệ thống quản lý dữ liệu. Nó có thể thu thập, chuyển đổi, chuẩn hóa và tiền xử lý dữ liệu trước khi đưa đến SCADA, MES, IIoT hoặc Cloud.

IoT Gateway có thay thế PLC không?

Không. PLC đảm nhiệm điều khiển máy và quá trình sản xuất, trong khi IoT Gateway chủ yếu đảm nhiệm kết nối, chuyển đổi và trao đổi dữ liệu.

IoT Gateway có thay thế SCADA không?

Không. SCADA tập trung vào giám sát và điều khiển quá trình. Nó chủ yếu cung cấp lớp kết nối dữ liệu giữa thiết bị và các hệ thống khác.

IoT Gateway có phải Edge Computing không?

Không hoàn toàn. IoT Gateway có thể tích hợp khả năng Edge Computing để xử lý dữ liệu tại biên, nhưng hai khái niệm này có phạm vi khác nhau.

IoT Gateway có kết nối được máy móc cũ không?

Có thể, nếu Gateway hỗ trợ giao thức và giao diện truyền thông của thiết bị. Đây là một trong những ứng dụng phổ biến khi doanh nghiệp cần số hóa nhà máy hiện hữu.

IoT Gateway có cần thiết khi triển khai MES không?

Tùy kiến trúc hệ thống. Nếu MES cần nhận dữ liệu trực tiếp hoặc gián tiếp từ nhiều thiết bị sử dụng các giao thức khác nhau, IoT Gateway có thể đảm nhiệm lớp kết nối và chuyển đổi dữ liệu trước khi đưa vào MES.

IoT Gateway thường sử dụng giao thức nào?

Một số giao thức phổ biến gồm Modbus RTU/TCP, OPC UA, MQTT, Profinet và Ethernet/IP. Bộ giao thức phù hợp phụ thuộc vào thiết bị và kiến trúc kết nối của từng nhà máy.

Kết luận

Có thể thấy, IoT Gateway không còn là một thiết bị phụ trợ đơn thuần, mà thực sự là “bộ não” tại biên, là xương sống của mọi hệ thống IoT quy mô và phức tạp. Nó giải quyết những thách thức cốt lõi về kết nối, xử lý dữ liệu và bảo mật, biến những ý tưởng IoT thành các giải pháp thực tiễn, mang lại giá trị to lớn trong mọi lĩnh vực từ sản xuất, nông nghiệp đến quản lý đô thị.

Trong tương lai, với sự bùng nổ của AI tại biên (Edge AI) và công nghệ 5G, vai trò của IoT Gateway sẽ càng trở nên quan trọng hơn. Chúng sẽ trở thành những trung tâm xử lý thông minh, phân tán, có khả năng đưa ra những quyết định phức tạp ngay tại chỗ, mở ra một kỷ nguyên mới cho Internet vạn vật – kỷ nguyên của sự thông minh thực sự và tức thời. Việc hiểu rõ và lựa chọn đúng IoT Gateway chính là chìa khóa để mở cánh cửa thành công cho mọi dự án IoT.
